01
Предыстория упражнений
Чтобы улучшить способность реагирования группы аварийной съемки и картографирования, а также организационную и координационную способность различных отделов, своевременный и эффективный доступ к географической информации о внезапных бедствиях, обеспечить, чтобы аварийно-спасательные работы и помощь при стихийных бедствиях могли выполняться эффективно. и упорядоченным образом. Муниципальное бюро планирования и природных ресурсов Шэньчжэня организовало экстренные учения по съемке и картированию в Шэньчжэне.
02
Требования к дрели
Предполагая, что в горах на северо-западной стороне плотины водохранилища Дакэн, улица Даланг, район Лунхуа, Шэньчжэнь, оползни произошли из-за непрерывных дождей, горная структура была нестабильной, а некоторые склоны, вероятно, снова подверглись серьезным геологическим опасностям оползней, которые серьезно угрожали окружающим зданиям и крупным зданиям. Тело плотины карьерного водохранилища безопасно. Организовать использование БПЛА и ВДВлидарыи другое оборудование для быстрого получения последних видео, ортофото, облака лазерных точек и других данных о месте происшествия и предоставления соответствующих данных отделам, принимающим решения, после соответствующей обработки.
03

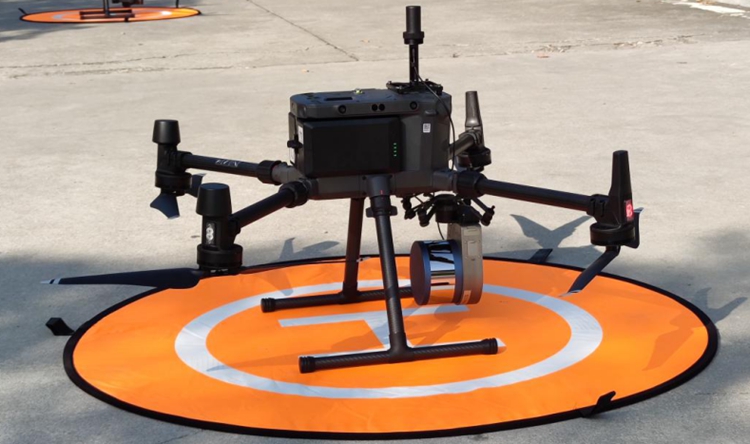

Аварийное оборудование

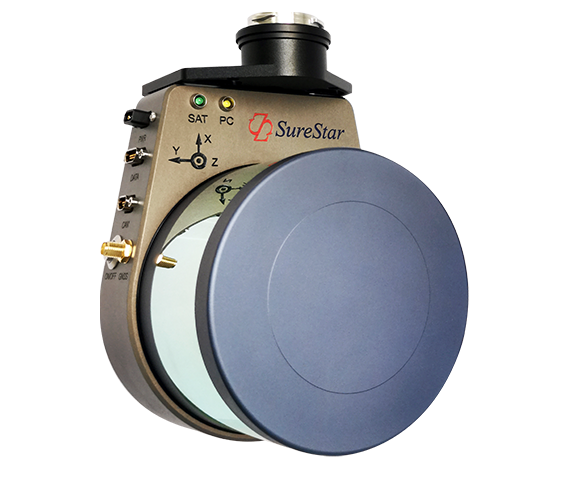

· Легкий вес: устройство весит 1056 г, а интерфейс Skyport напрямую совместим с дроном DJI M300;
· Удобное управление: поддержка работы без базовой станции и запуск одним ключом;
· Измерение на большом расстоянии: максимальное расстояние измерения составляет 250 м, а рабочая высота составляет 150 м, что позволяет работать в сложных условиях;
04
Аварийная операция
Эффективность и удобство аварийно-спасательных работ отражается не только на выполнении полетов, но и на обработке данных.
· 10:00 Официальное начало аварийных учений;
· 10:20 Завершен полет данных лидара;

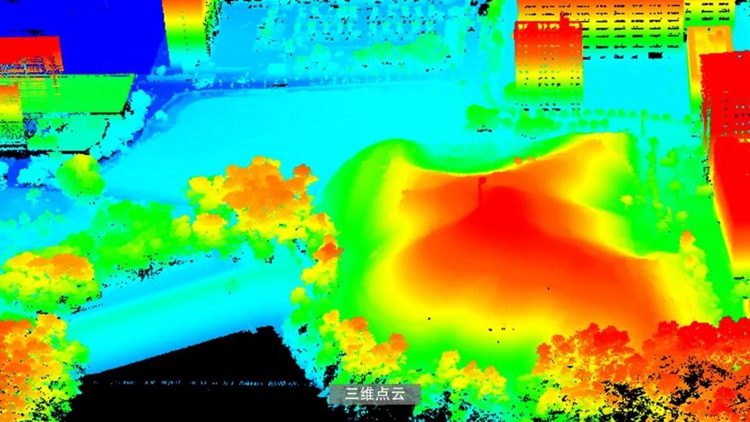

· 10:35 Завершена обработка данных облака лазерных точек;
· 10:45 Завершена классификация данных облака точек;
· 10:50 ЦМР, ЦМР, горизонтали завершены;
· 10:55 Расчет земляных работ завершен и представлены результаты.

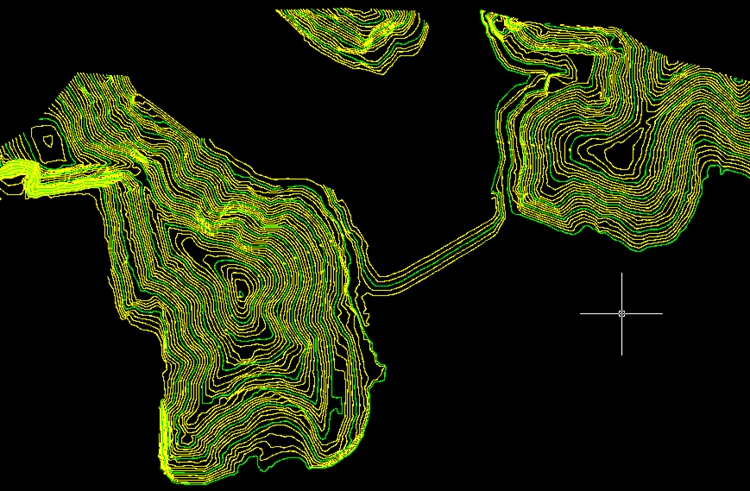

Контурная линия
В отраслевом программном обеспечении расчет объема одним щелчком мыши выполняется методом триангуляции по реперной поверхности высот, цифровой модели поверхности и линии расчетного диапазона. На этот раз в качестве базовой отметки для расчета используется 126 м, а расчетный объем земляных работ составляет: 282945,94 м³.

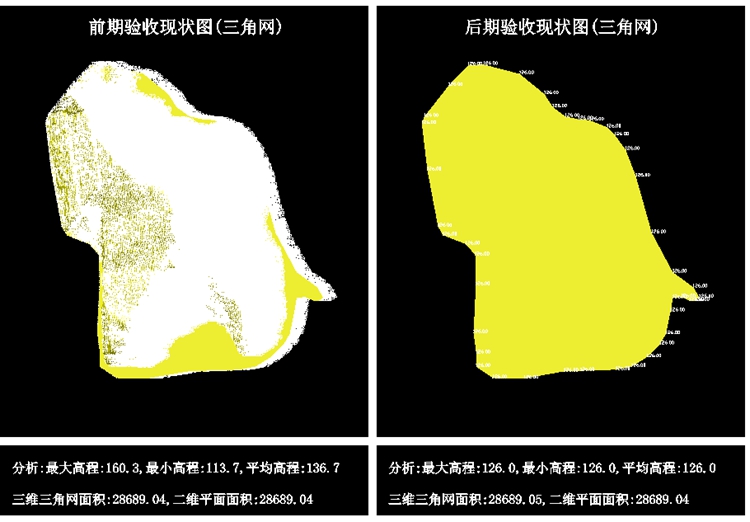

Объем расчета земляных работ

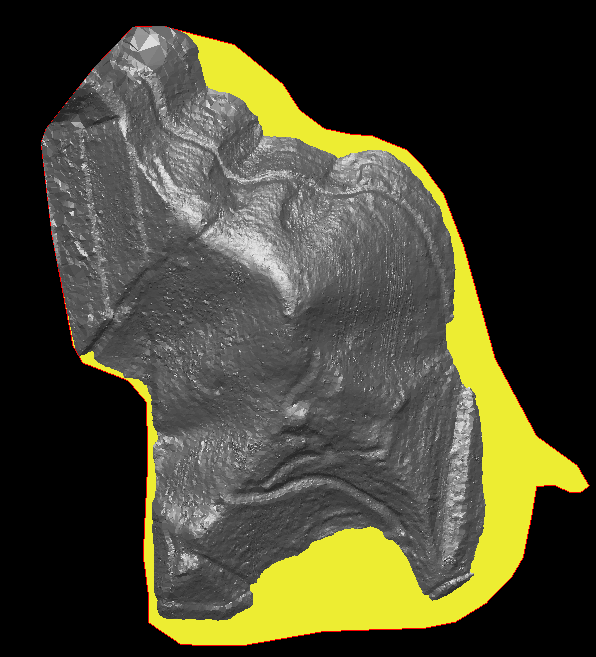

Расчет земляных работ

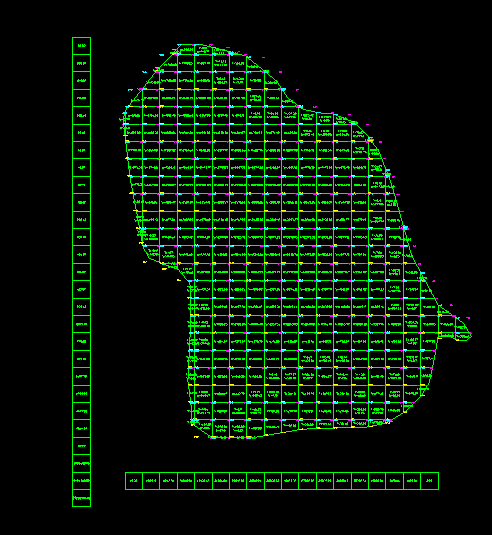

Сетка Земли
Подведем итог
Экстренная съемка и картографирование в основном связаны со скоростью сбора данных, скоростью обработки данных и точностью данных.
Удобное управление: быстро монтировать оборудование Genius, запускать работу одним ключом, сбор данных очень удобен;
Эффективная обработка: для получения высокоточного объема земляных работ требуется всего три шага, а степень автоматизации предварительной обработки облака точек, классификации облака точек и расчета земляных работ высока.
Высокая точность: абсолютная точность высоты Genius LiDAR находится в пределах 10 см, что может обеспечить точные земляные работы в районе съемки.
