Наиболее передовой геодезической и картографической технологией в геодезической и картографической отрасли является использование «лидар" для геодезии и картографирования! Геодезическая и картографическая лидарная система, объединяющая три основные технологии лазерной локации, глобального позиционирования и инерциальной навигации, предоставляет точные и надежные технические средства для получения геопространственной информации с высоким временным и пространственным разрешением.
Лидар, обладающий такими преимуществами, как высокая плотность собранных исходных точек, высокая точность возвышения и сильное проникновение в растительность, стал «волшебным оружием» в сердцах бесчисленных геодезистов и картографов.
Благодаря двойному продвижению технологической эволюции и богатых сцен, разработка лидарного трека для съемки и картографирования улучшалась в течение длительного времени, и постоянно появляются новые продукты, даже превращая съемку и картирование персонала в «синдром трудного выбора». " Для геодезистов, какой лидар достаточно «прост в использовании»?
01
История использования лидара для съемки и картирования сцен восходит к концу 1980-х годов. Всемирно известный научно-технический университет Штутгарта объединил технологию глобального позиционирования GPS, технологию инерциального позиционирования и технологию лазерного сканирования для разработки первого в мире бортового лазерного сканера, использующего метод «активного измерения». С тех пор в области геодезии и картографии официально появилось новое геодезическое и картографическое оборудование и новые геодезические и картографические технологии.
В области съемки и картографирования, по сравнению с традиционными методами, такими как искусственные спутники дистанционного зондирования и перспективная фотография, лидар для съемки и картографирования имеет следующие выдающиеся преимущества:
01
Высокая точность
Поскольку лидар использует «активное измерение», которое излучает и принимает высокочастотные лазеры, он, естественно, имеет значительные преимущества в восприятии. Данные лазерного облака точек, которые он производит, имеют характеристики высокой плотности, большого количества и полной детализации. Он может хорошо поддерживать высокоточные топографические съемки, инженерные изыскания и другие требования к съемке и картированию, требующие высокой точности.
02
эффективный
По сравнению с традиционными аэрофотосъемками бортовой лидар, поддерживаемый трехмерным моделированием облака точек, может точно выполнять операции съемки и картографирования без измерения контрольных точек на полевых изображениях и может эффективно выполнять операции на больших расстояниях и на больших площадях. В то же время бортовая лидарная система может удовлетворить потребности высокоточной дифференциальной коррекции изображений за счет оптимизации наземных трехмерных координат и может производить цифровые ортофотоснимки без использования дорогостоящей профессиональной платформы цифровой фотограмметрии.
03
Комплексное содержание
Лидар может получать информацию о наземных объектах в режиме реального времени. В то же время он крайне ограничен погодными условиями. Высокочастотный лазер чувствительной среды также может проникать сквозь растительность, достигая хороших эксплуатационных эффектов при измерении местности, покрытой растительностью.
С момента своего появления на протяжении более 30 лет лидарная съемка и картографирование всегда были на «троне» самых передовых технологий съемки и картографирования в отрасли. Производительность геодезического и картографического лидара также постоянно развивалась в связи с непрерывным развитием технологий.
Продукт Surestar в линейке продуктов Surestar для съемки и картографирования - бортовая микросистема LiDAR.Гений" объединяет 16/32-строчный лидарный сканер, высокоточную POS-систему, внутренний блок управления и зеркальную камеру с высоким разрешением 42 Мп. Лидарный сканер, используемый в системе Genius, с максимальной дальностью 250 м, дальностью Точность 2 см и частота точки измерения 320 кГц/640 кГц, высокоточная инерциальная навигационная система эффективно обеспечивают высокую точность и полноту сбора трехмерных космических данных Genius во время полета.

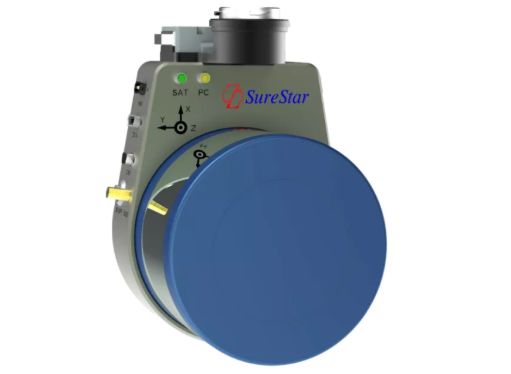

Система Genius Micro UAV LiDAR
Еще один продукт LiDAR для съемки и картографирования, «Magic pro», независимо разработанный Surestar, в начале проектирования позиционируется как «бортовой микро-LiDAR с мощными характеристиками и 360 ° без короткой доски». «Magic pro» имеет точность возвышения 5 см, максимальную рабочую высоту 200 м и эффективную плотность точек 200/м² для одного полетного ремня. Площадь измерения за один полет достигла 6 км². Будь то топографическая съемка в масштабе 1:500 или геодезические и картографические работы, которые имеют особые потребности в энергетике и других отраслях, Magic pro отлично справляется с этим.

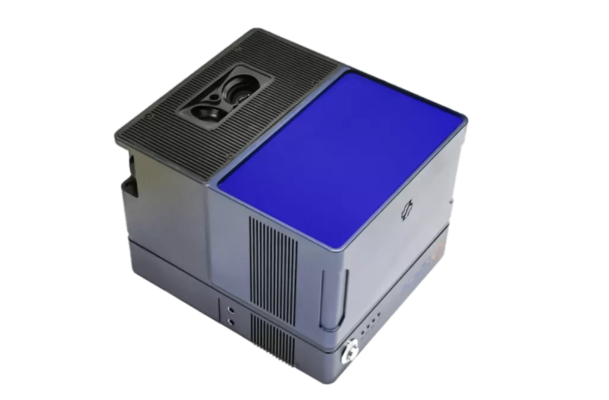

Magic pro (версия с двумя камерами) лидар на базе микро-БПЛА
Наряду с непрерывным прорывом в производительности диапазон применения бортового лидара также расширился. Лидар широко используется в области трехмерного моделирования городов, цифровых энергосистем, цифрового водного хозяйства, цифровой съемки, защиты древних зданий, применения в лесном хозяйстве и т. д., и его можно назвать «волшебным маслом» в геодезии и картографировании. методы.
02
Одних только превосходных характеристик съемки и картографирования недостаточно, чтобы лидар стал «волшебным оружием» в сердцах бесчисленных геодезистов и картографов. Только продукты, которые могут полностью решить болевые точки геодезической и картографической индустрии, могут стать «хорошим LiDAR», предпочитаемым людьми, занимающимися съемкой и картографированием.
Метод ручного измерения требует, чтобы геодезический и картографический персонал нес тяжелое оборудование и шаг за шагом измерял землю ногами.
После прибытия в район съемки развертывание тахеометра и другого оборудования также очень обременительно. Во время работы необходимо постоянно менять станции, чтобы обеспечить целостность сбора данных, экспоненциально увеличивать нагрузку.
Традиционные ручные методы съемки и картографирования требуют от съемочного и картографического персонала наличия большого количества громоздкого оборудования.
Неудобство традиционного метода аэрофотосъемки в основном связано с единичным результатом данных. Чтобы удовлетворить характерные требования различных сценариев, часто необходимо одновременно перевозить на транспортном средстве другое вспомогательное оборудование или продлить внепроизводственный процесс, а затем покинуть зону обследования после сбора данных. Делайте обработку. Вне зависимости от способа, совместимость разных устройств и ПО принесет новые неудобства.
Различные болевые точки в геодезических и картографических задачах можно обобщить тремя словами — неудобство. LiDAR, который достаточно удобен в использовании, является «хорошим LiDAR» в сердцах людей, занимающихся съемкой и картографированием.
Чтобы уменьшить нагрузку на геодезический и картографический персонал, несущий оборудование, Surestar усердно работала над уменьшением размера геодезического и картографического лидара, уменьшением размера внутренних компонентов с целью обеспечения производительности и дальнейшей оптимизацией компоновки системной интеграции. , чтобы решить проблему тяжелой техники в полевых геодезических и картографических работах. Болевые точки, такие как сложность переноски, громоздкое развертывание и неудобная транспортировка в особых обстоятельствах.
Для двух продуктов, упомянутых выше, общий вес системы после того, как «Гений» оснащен камерой высокого разрешения, составляет всего 1,7 кг, и обычные легкие дроны могут легко переносить их для операций. Вес версии с двумя камерами Fengdie также составляет менее 1,25 кг. Общий вес беспилотного летательного аппарата с небольшим ротором может быть даже меньше 7 кг, что дает преимущество в виде свободного воздушного транспорта по всему миру.

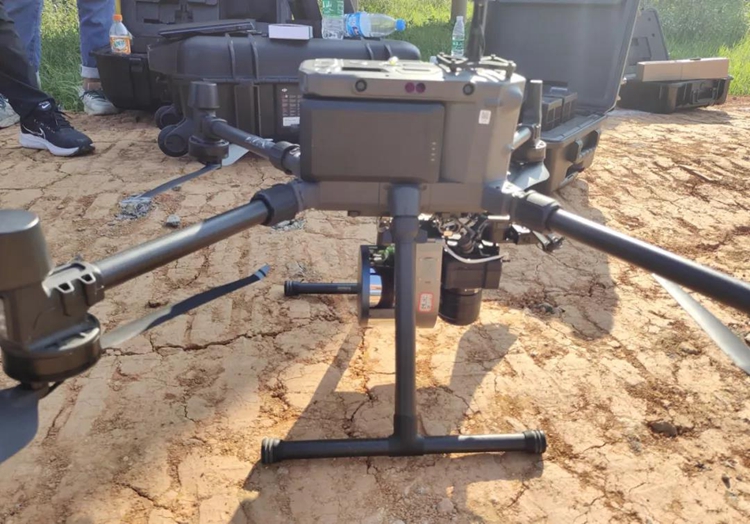

Genius меньше половины длины одной лопасти ротора дрона
В дополнение к тому, что он легкий и удобный для переноски, Surestar также предлагает множество зрелых конфигурационных решений для «Genius» и других геодезических и картографических лидаров, которые могут обеспечить высокую совместимость с различными полетными платформами и различными камерами. Развертывание в полевых условиях происходит быстро, а время развертывания в идеальных условиях составляет менее 3 минут.

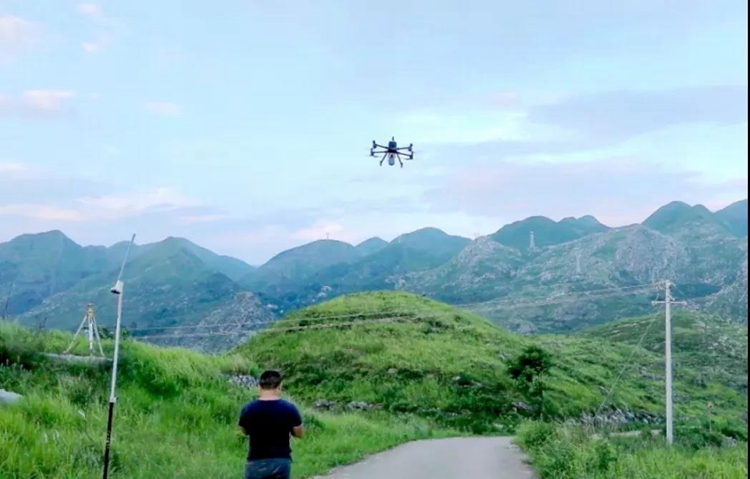

Genius-Flying на земле, сложные топографические карты 700 Drop

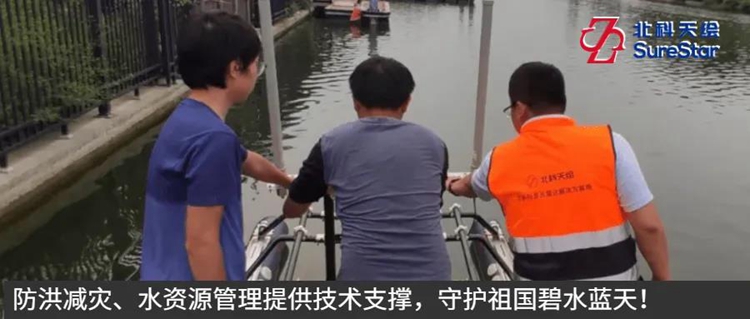

Съемка и картографирование территории Genius-Water для предотвращения наводнений и уменьшения опасности стихийных бедствий, управления водными ресурсами
С точки зрения результатов данных и поддержки программного обеспечения, легкие беспилотники общего назначения, оснащенные «Genius», могут получать высокоточное трехмерное облако точек и данные изображения в поле зрения синхронно за один полет, так что встроенное программное обеспечение для генерации траектории и программное обеспечение для предварительной обработки облака точек в системе. Благодаря поддержке программных блоков, таких как система регистрации воздействия облака точек и система картирования 2D и 3D, можно быстро создавать 4D-продукты, такие как DEM, DOM, DSM, DLG и т. д.

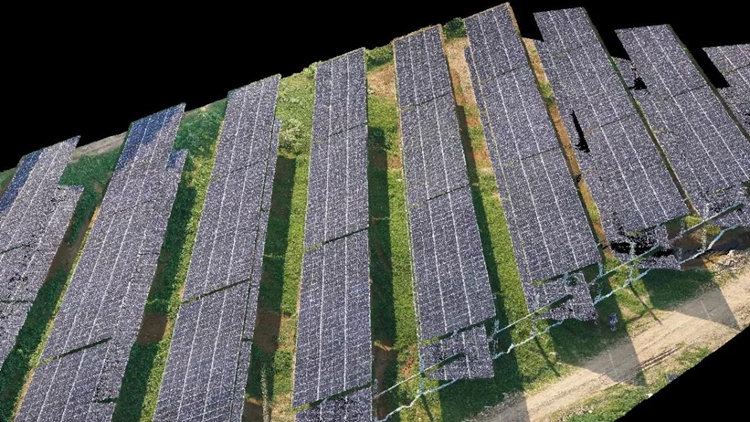

Облако цветовых точек достижения данных Genius

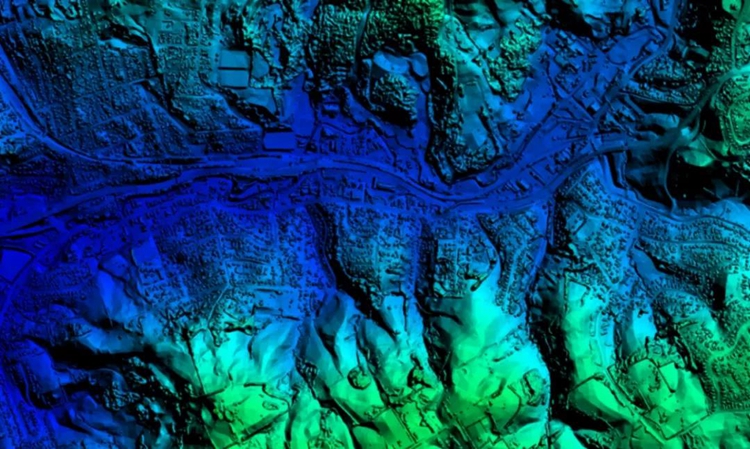

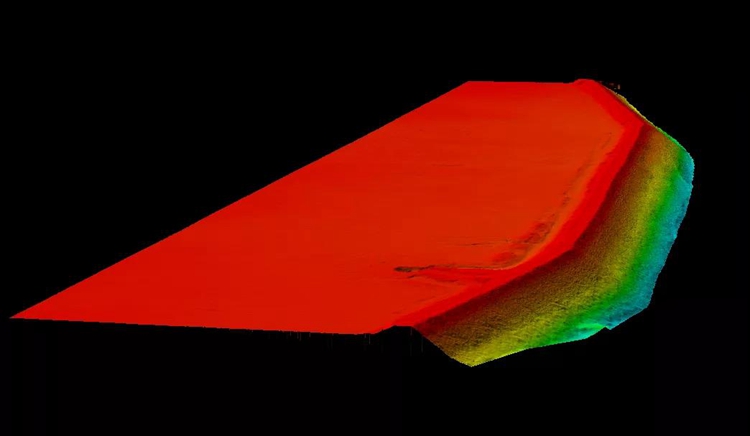

Достижение данных Genius-DEM
Сверхширокое поле зрения Magic pro на 100° и 100% эффективная частота 265 Гц в сочетании с системой с двумя камерами на 48 миллионов пикселей позволяют не только одновременно получать лазерные данные и данные изображений, но и в соответствии с конкретными потребностями работы. Разумно спланируйте маршрут и одновременно создайте высокодетализированную и редуктивную модель наклона без необходимости расширения непромышленного процесса позже.
Кроме того, как опытный отечественный производитель лидаров, реализующий основные компоненты и технологическую автономию лидара, Surestar имеет полные возможности модернизации и обслуживания, не зависящие от продукта. В то же время Surestar также создала профессиональную и полную систему послепродажного обслуживания 7 * 24 часа, которая может полностью гарантировать потребности клиентов с точки зрения послепродажного обслуживания, обновлений и т. д.
Как ведущая отечественная лидарная компания, Surestar более десяти лет занимается исследованиями и разработками лидарной продукции. Это также всегда было с точки зрения пользователей и сценариев использования, и настаивает на создании решения, которое может эффективно решать болевые точки пользователей. Продукты LiDAR обеспечивают непрерывность, серийность, стабильность и точность для каждого проекта каждого клиента.www.isurestar.net)
