La misurazione del volume è un lavoro relativamente comune nelle attività di produzione sociale. Ad esempio, nei progetti infrastrutturali e nella costruzione di autostrade, è necessario ottenere il volume del terreno di riempimento e degli scavi, e nei progetti di gestione delle miniere è necessario valutare o contare le riserve e il volume minerario.
Inoltre, nel terminal portuale dove vengono caricati e scaricati minerali, carbone e altri beni, anche i cumuli di minerali accumulati, i cumuli di carbone e altri beni devono ottenere il volume in modo rapido e preciso.
In diversi settori, la misurazione e il calcolo del volume hanno requisiti diversi in termini di tempestività, accuratezza e costo.
Soluzione

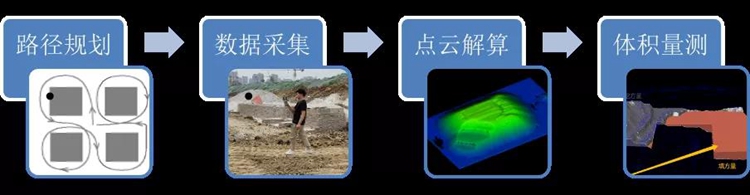

Processo tecnico
Soluzione hardware

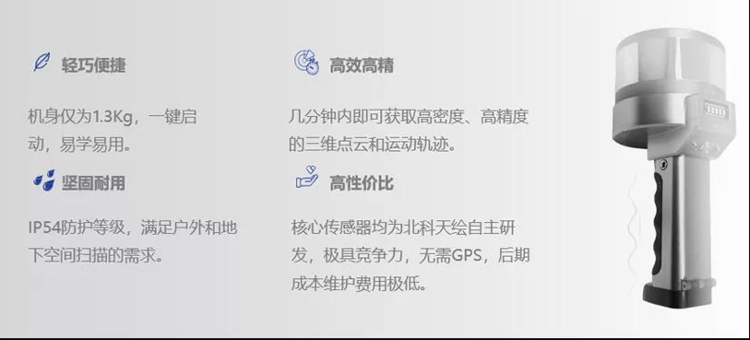

"StarScan" è un LiDAR portatile portatile. La velocità di scansione di 320.000 punti al secondo può raccogliere più informazioni sulla scena e modellare i dati. Combinando la tecnologia LiDAR e di posizionamento e mappatura sincrona (SLAM), StarScan It può essere utilizzato liberamente nelle onde radio strette e può comunque ottenere una precisione dei dati a livello centimetrico senza segnali GPS.
"Surestar" ha un algoritmo SLAM ad alta precisione e presenta i vantaggi di dimensioni ridotte, peso leggero, alta precisione e praticità d'uso. Diverso dal tradizionale metodo di trasporto Lidar (aereo, montato su veicolo), Surestar ha un design più ergonomico, comodo e facile da impugnare e può essere utilizzato da una sola persona. "Surestar" può realizzare operazioni con una sola persona, ovvero camminare, scansionare e completare!
Soluzione software
Calcolo delle nuvole di punti: calcolo con un clic, registrazione automatica delle nuvole di punti originali e formato standard di output *.las dati della nuvola di punti.
Elaborazione delle nuvole di punti: gestione del progetto, ritaglio, filtraggio, produzione DEM, calcolo del volume e output del report del volume.
Software di elaborazione delle nuvole di punti StarSolve

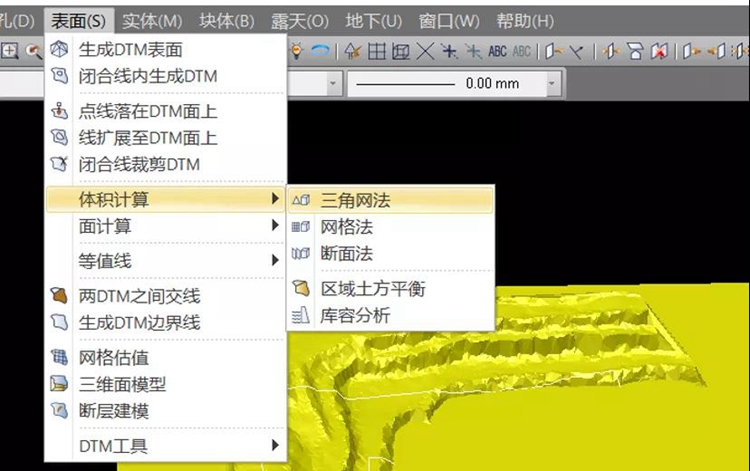

Software di analisi delle nuvole di punti 3D Mine
Caso di "rilievo volumetrico catasta di materiale" in piazzale in pietra
Indirizzo dell'area di indagine
Una cava a Hefei
Soluzione
Usa "Surestar" per ottenere in modo rapido e preciso i dati del modello tridimensionale dell'oggetto target e combina il software di supporto per produrre il volume target.
Pianificazione del percorso e raccolta dati
Nella misurazione del volume, le coordinate assolute non sono richieste. Il DEM dell'obiettivo di rilevamento può essere stabilito rapidamente e direttamente in base alla nuvola di punti dell'obiettivo di rilevamento e il volume della pila può essere ottenuto direttamente confrontando il DEM dell'obiettivo con la superficie di partenza (superficie di riferimento).
In questo caso, viene utilizzato un metodo di scansione della linea "a ciclo chiuso" per eseguire la scansione intorno alla pila di destinazione.

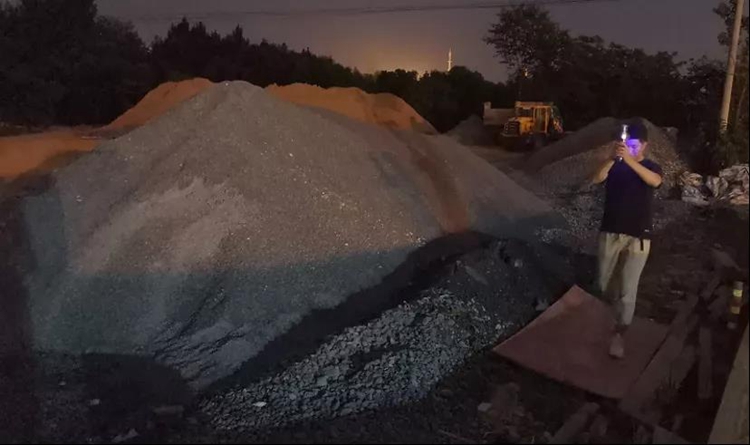

I tecnici stanno raccogliendo dati
Soluzione nuvola di punti

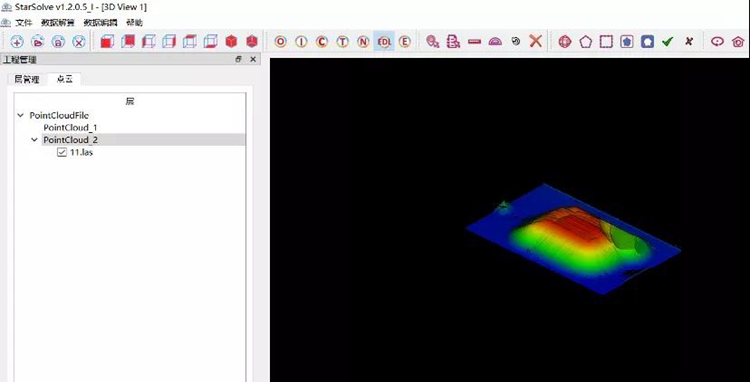

Non è necessario l'orientamento del bersaglio o il posizionamento assistito da GPS. I dati grezzi raccolti verranno risolti e registrati in StarSolve per ottenere direttamente dati di nuvole di punti registrati ad alta precisione.

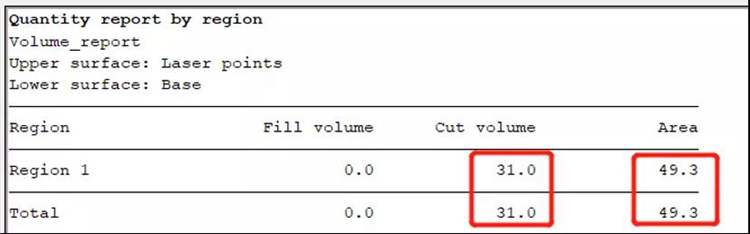

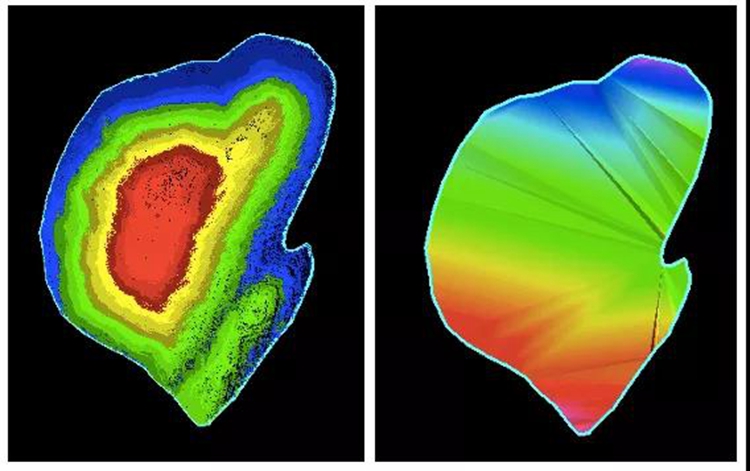

In base alla nuvola di punti del corpo del palo e al modello della superficie del suolo sotto il corpo del palo, il metodo della griglia viene utilizzato per calcolare rapidamente il volume ed emettere il rapporto.
Riassumere
Nel caso della misurazione del volume della catasta di materiale in un deposito di pietre, il prodotto lidar "Surestar" viene utilizzato per la raccolta dei dati fino a quando i dati non vengono risolti e sono necessari solo circa 10 minuti per ottenere il rapporto sul volume.
"Surestar" è facile da usare: il sistema pesa solo 1,3 kg e adotta un design ergonomico, quindi una sola persona può svolgere facilmente le attività di raccolta.
La durata della batteria di "Surestar" è fino a 1 ora e 30 minuti e non c'è pressione nemmeno nell'operazione di scansione del volume di pile di scene più grandi.
"Surestar" è facile da iniziare: il calcolo dei dati adotta il software di configurazione standard, i dati originali ottenuti possono essere scaricati tramite il cavo di rete per completare il calcolo con un clic e possono essere utilizzati dopo il video tutorial.
Il processo di misurazione del volume "Surestar" della raccolta dei dati della soluzione della pila di materiali per l'elaborazione e la generazione di un rapporto sul volume della pila è rapido, accurato, con un basso intervento di personale, conveniente e ha un'ampia gamma di applicazioni. Può essere applicato a pali minerari e lavori di sterro nella costruzione di infrastrutture ingegneristiche. Operazioni di misurazione del volume per piscine ingegneristiche e industriali, serbatoi chimici, ecc.
