A escala de aplicação deequipamento lidarna indústria da construção está crescendo rapidamente.
A DroneDeploy, fornecedora de software de drones dos EUA, mencionou em seu "Relatório de status de implantação da indústria de UAV em 2021" que 47% dos usuários de UAV na indústria de construção disseram que estavam mais interessados nas funções lidar. De acordo com um relatório da mídia norte-americana de engenharia de construção ForConstructionPros: Em 2021, 27% das empresas do setor de construção usarão equipamentos lidar em seus projetos pela primeira vez.
A "explosão" deprodutos LiDARna indústria, é claro, existem empresas de construção que são impulsionadas pelo impacto contínuo da nova epidemia da coroa para reduzir os custos dos negócios. Mas mais por causa dos excelentes efeitos do lidar na solução dos pontos problemáticos da indústria da construção e no atendimento das necessidades do projeto.
01

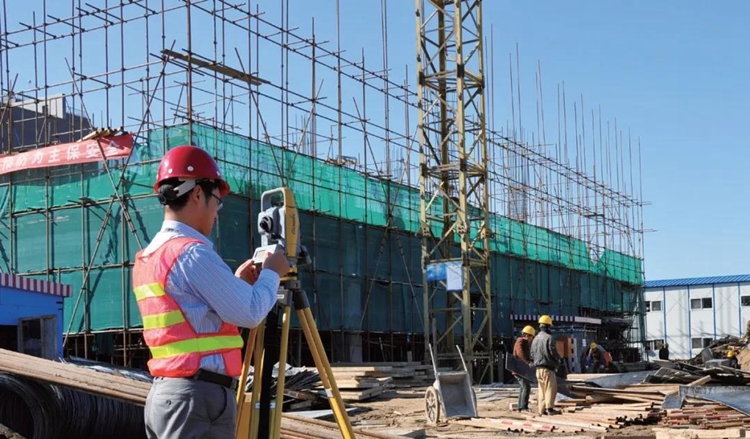

Na indústria da construção, as operações de levantamento e mapeamento são inseparáveis de cenas como novos projetos de construção, gerenciamento de qualidade, manutenção, reparo e renovação. A obtenção das informações básicas da edificação/região alvo por meio de operações de levantamento e mapeamento é um pré-requisito para garantir o andamento seguro e eficiente do processo construtivo.
Nesta fase, a indústria da construção tem demanda por lidar, que se concentra principalmente nas quatro perspectivas a seguir:
Como um aprimoramento e complemento aos métodos tradicionais de levantamento e mapeamento, o lidar pode contar com sua capacidade de obter nuvens de pontos tridimensionais de alta precisão para melhorar a eficiência e a qualidade das operações de levantamento e mapeamento de engenharia.

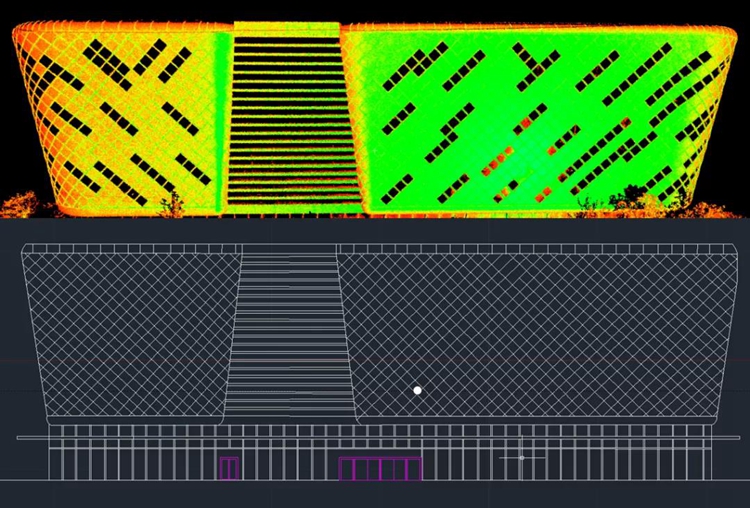

Por meio do processamento de nuvens de pontos tridimensionais de alta precisão pelo software de suporte, a parte da construção pode obter rapidamente os resultados dos dados, como o desenho bidimensional da linha do edifício, e fornecer uma base confiável para o desenvolvimento do plano de construção .
Com base em dados de nuvem de pontos 3D, o lidar pode concluir com precisão e rapidez o trabalho de modelagem 3D que atende aos requisitos específicos do projeto. Ajudar a unidade de construção a analisar e dominar vários fatores no processo de construção, como visibilidade do terreno, estatísticas de terraplenagem, etc.
Com o suporte da modelagem 3D, a tecnologia de medição lidar pode realizar aplicações expandidas, como simulação 3D e construção de realidade virtual para um único edifício ou área. Simular e demonstrar o plano de projeto, de modo a formular um plano de construção mais razoável.
A expansão contínua da escala de aplicação do LiDAR na indústria da construção decorre de sua capacidade de obter nuvens de pontos tridimensionais de alta precisão e, além disso, porque o desempenho poderoso do próprio LiDAR pode atender melhor às necessidades da indústria.

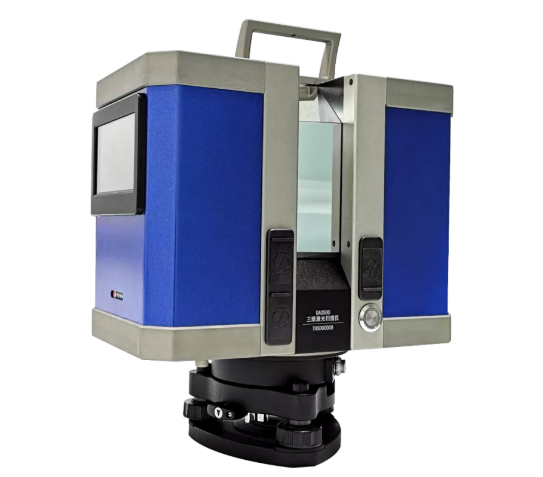

Scanner a laser 3D terrestre U-Arm
Pegue o scanner a laser 3D U-Arm da Surestar com direitos de propriedade intelectual completamente independentes como exemplo. Este produto tem um alcance maior de 3600m, uma precisão de alcance de 5-8mm@100m e uma velocidade de escaneamento de até um milhão de pontos por segundo. E resolução de medição de ângulo de 0,001°. Ao mesmo tempo, o U-Arm está equipado com o software UIUA desenvolvido independentemente pela Beike Tianhui, que pode realizar a coleta de dados, pré-processamento, pós-processamento e outras funções, e fornecer rapidamente aos clientes uma variedade de resultados de dados.
02
O U-Arm, que possui excelente desempenho de levantamento e mapeamento e diversos resultados de dados, até agora passou por um grande número de exemplos de diferentes tipos de projetos, provando sua posição como líder em sistemas domésticos de varredura de médio a longo alcance.
No projeto de renovação da fachada da rua de pedestres Xunyang Road na cidade de Jiujiang, província de Jiangxi, o scanner a laser U-Arm 3D fez contribuições notáveis para a formulação do plano de construção.

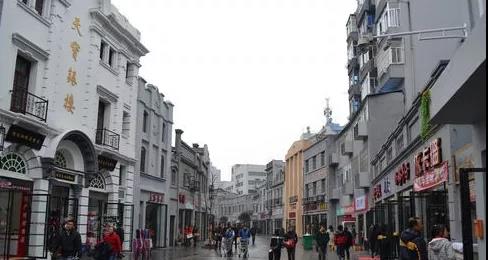

Rua de pedestres Xunyang Road
Depois de concluir o trabalho preparatório, como o levantamento da área de pesquisa e a organização dos pontos de controle, o pessoal de pesquisa e mapeamento trouxe o U-Arm para a rua de pedestres da Xunyang Road na área de pesquisa alvo, realizou varreduras de campo e coletou dados da nuvem de pontos.

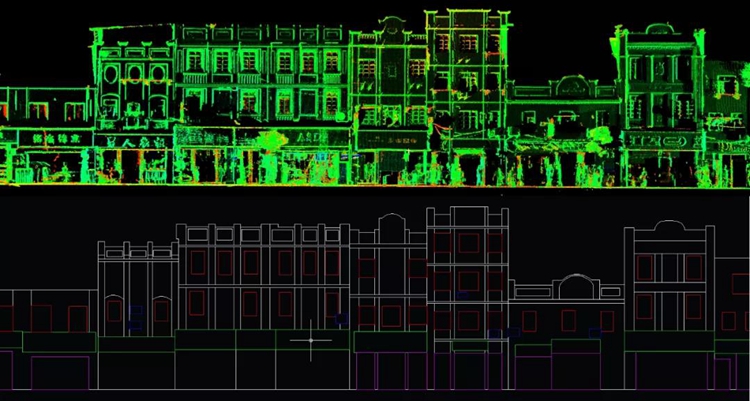

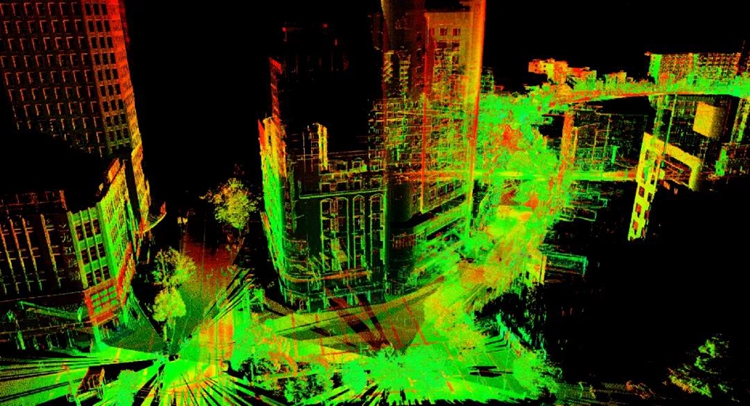

Dados brutos da nuvem de pontos da rua de pedestres
Após a aquisição da nuvem de pontos 3D, o projeto entra na etapa de processamento de dados. Use o software UIUA equipado com U-Arm para registrar e eliminar o ruído dos dados originais da nuvem de pontos. E com base na nuvem de pontos processada, o desenho da elevação da rua é concluído.

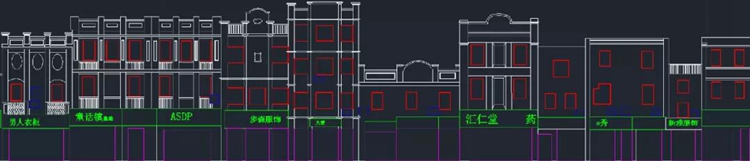

Desenho de elevação de rua de pedestres
Até agora, a U-Arm concluiu com eficiência e precisão o desenho das elevações dos edifícios em ambos os lados da estrada na quadra de pedestres de 1 km de extensão, fornecendo uma referência importante para o planejamento do plano de construção.
Além de levantamento, mapeamento e levantamento para "trabalho próprio", o U-Arm também demonstrou sua excelente força no projeto de aplicação estendida de levantamento e mapeamento lidar com base na modelagem tridimensional.
Em agosto deste ano, o modelo 3D e o projeto de realidade virtual do Parque Industrial Zhihui no distrito de Baohe, Hefei, foram concluídos com alta eficiência e alta qualidade com o suporte do excelente desempenho e recursos abrangentes do scanner a laser 3D U-Arm.
Parque Industrial de Zhihui, distrito de Baohe, Hefei

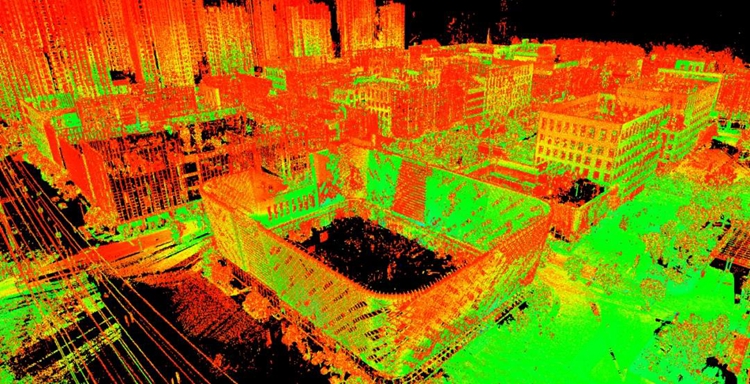

Graças à medição de ultra longa distância do U-Arm, depois de pesquisar a área de pesquisa e organizar com sucesso os pontos de controle, o pessoal de pesquisa e mapeamento concluiu uma varredura de campo global do Parque Industrial Baohe Zhihui, cobrindo uma área de aproximadamente 180.000 metros quadrados em apenas um dia , Os dados completos da nuvem de pontos 3D da área de pesquisa foram coletados.

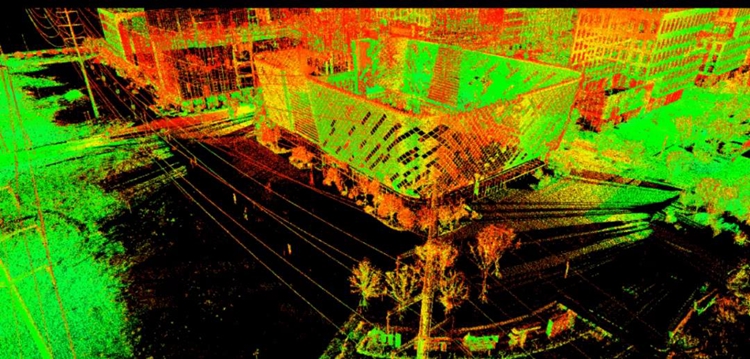

Dados da nuvem de pontos de estacionamento
Por meio de uma série de processamento subsequente, como redução de ruído e classificação dos dados da nuvem de pontos, os dados tridimensionais da área de trabalho são obtidos e os resultados dos dados de alta precisão da faixa da área de pesquisa são rapidamente gerados e, em seguida, entra fase de processamento interno.

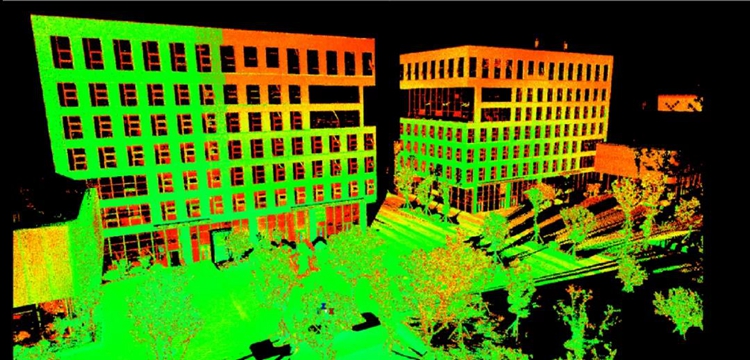

Nuvem de pontos parcial após redução de ruído
Use o software CAD para desenhar o desenho de linha do edifício e extraia o desenho de linha bidimensional do único edifício no parque.

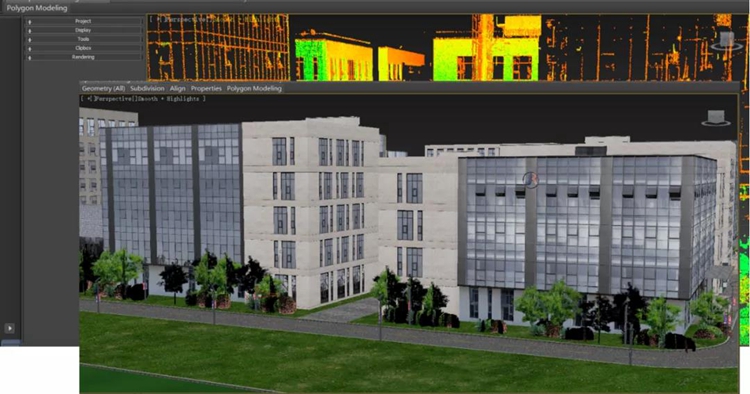

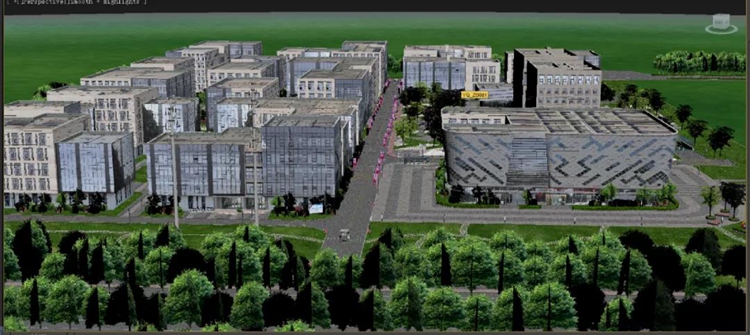

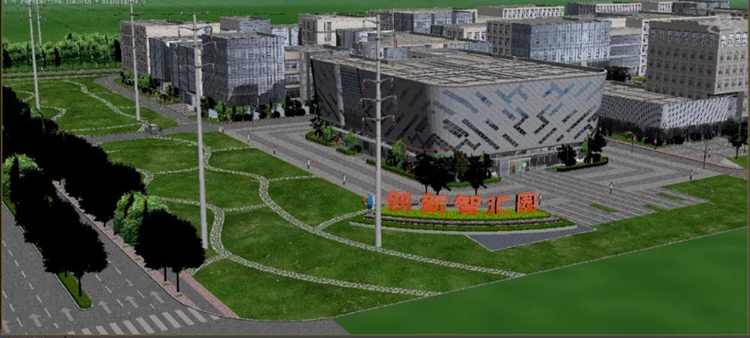

Use o software 3DMax para construir um modelo tridimensional, concluir o trabalho de modelagem tridimensional do ambiente do parque e realizar a construção do modelo tridimensional geral do parque.
Nos projetos mencionados acima, o scanner a laser U-Arm 3D aproveitou ao máximo as vantagens da longa faixa de medição e alta precisão, demonstrou excelente efeito de digitalização e eficiência de trabalho e forneceu respostas satisfatórias aos clientes em projetos com diferentes necessidades.
No que diz respeito à indústria da construção, o Lidar não é apenas uma perfeição da tecnologia tradicional de levantamento e mapeamento, mas também um tipo de desenvolvimento, fazendo com que o trabalho de levantamento e mapeamento desempenhe um papel maior no processo de construção de projetos de construção.
O U-Arm é um dispositivo excelente com percepção precisa, resultados ricos e diversos recursos que não apenas tornam o efeito de capacitação do lidar na indústria da construção mais significativo e diversificado. Apoiado por Beike Tianhui, que possui recursos de desenvolvimento independentes para lidars de ponta de levantamento, mapeamento e navegação, e recursos completos de atualização e manutenção independentes do produto, o U-Arm também conta com seus recursos abrangentes e excelentes em levantamento topográfico, levantamento de engenharia e deformação. Ele demonstrou suas habilidades em muitas cenas, como monitoramento e levantamentos de vegetação, e tem sido amplamente utilizado e continua a brilhar nas infinitas novas cenas de levantamento e mapeamento, trazendo estabilidade, precisão e eficiência para cada cliente e cada projeto.（www.isurestar.net）
