SureStar lance le système Mini LiDAR avec le drone Trimble APX d'Applanix
Le système LiDAR de drone Genius combine le capteur LiDAR basé sur UAV de SureStar avec le module OEM APX d'Applanix, pour une solution de cartographie UAV légère conçue pour atteindre l'équilibre parfait entre poids, coût et performances.
En 2017, il est devenu clair que l'industrie de la cartographie et de l'arpentage aéroportés se dirigeait vers des capteurs LiDAR à bord des UAV ; ces solutions sont très rentables pour une collecte de données de terrain très précise et rapide. Le LiDAR présente un certain nombre d'avantages, notamment la capacité de pénétrer la couverture végétale et de fournir des données en temps réel, ce qui en fait la solution préférée des utilisateurs qui effectuent régulièrement la cartographie des corridors et la cartographie des zones difficiles d'accès.
SureStar, l'un des principaux fabricants de LiDAR pour les capteurs LiDAR de cartographie et de véhicules autonomes, a commencé à développer un projet UAV LiDAR en 2016 et a maintenant développé un capteur LiDAR basé sur UAV.
Cependant, il existe des défis considérables associés aux systèmes UAV LiDAR, y compris les pertes financières potentielles associées aux : accidents d'UAV, limitations de temps de vol dues à de lourdes charges utiles et mauvaise qualité des nuages de points. Applanix et SureStar ont commencé à travailler ensemble en 2018 sur le système LiDAR de drone Genius, afin de fournir une solution viable. Le système Genius drone LiDAR a été conçu et construit pour atteindre l'équilibre parfait entre poids, coût et performance.
Solution

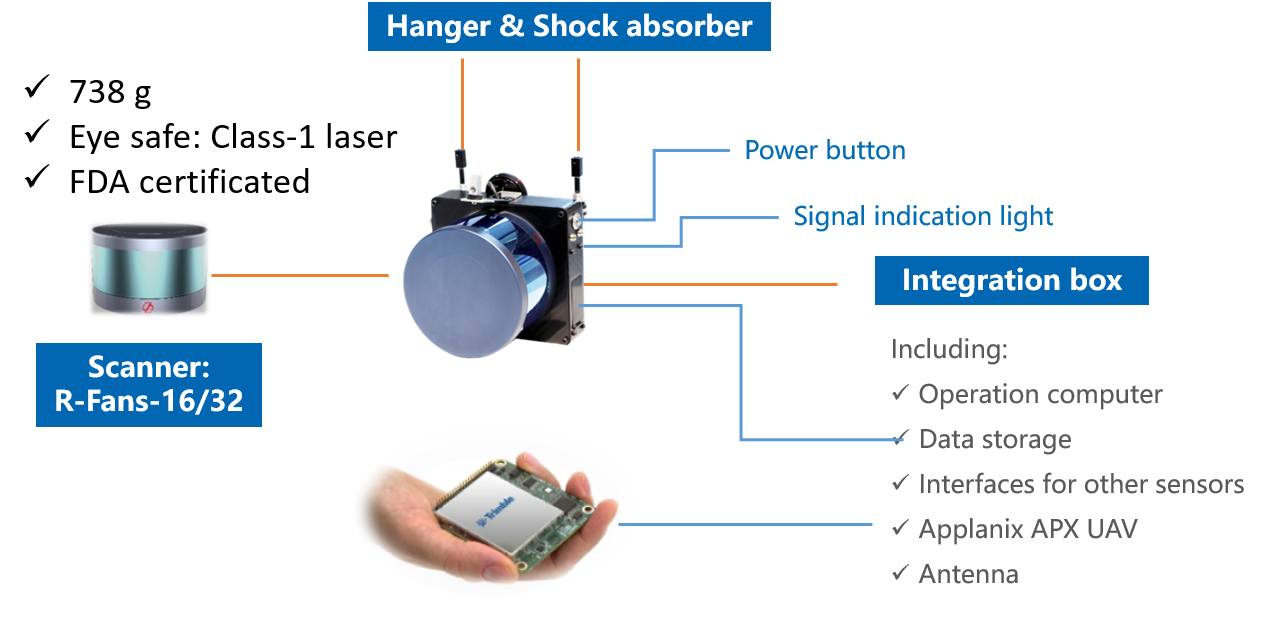

La solution Trimble APX UAV GNSS-Inertial est une solution matérielle et logicielle complète adaptée même aux plus petits drones. Il est composé d'un module OEM monocarte (6*6,7 cm, 60 grammes), qui contient un récepteur GNSS multifréquence de qualité topographique et des capteurs inertiels MEMS hautes performances. Le logiciel POSPac UAV d'Applanix est également inclus pour le post-traitement des données collectées.
Le scanner laser SureStar R-Fans ne pèse que 738 g, mais est capable de détecter des objets avec une réflectivité de 10 % à 200 m. Le logiciel UI-RF est livré avec le scanner R-Fans pour permettre la fusion des données de la trajectoire de vol et de la sortie du nuage de points au format LAS ou xyzi, ainsi que la visualisation du nuage de points.
Ensemble, ces produits intégrés offrent une solution légère qui permet à ceux qui cartographient ou arpentent avec un UAV de produire rapidement et efficacement des livrables de haute qualité.
Forces combinées d'Applanix et de SureStar
Le système Genius drone LiDAR ne pèse que 1168 grammes, ce qui signifie qu'il peut être installé sur des drones même très légers.
Genius est capable de :
Collectez rapidement des données 3D précises, même dans les zones reculées
Élimine le besoin de points de contrôle au sol
Pénétrer la végétation avec 2 échos
Prend en charge le fonctionnement du système de démarrage à un bouton
Surveiller l'état de fonctionnement du système en temps réel
Examinez les nuages de points en temps réel
Prend en charge l'acquisition et le traitement continus des données avec un ordinateur de bord
Collecte et traitement complets des données avec un seul ingénieur
Principales caractéristiques de Genius :
Portée de 250 m pour le vol d'assistance à 150 m AGL
1168 grammes de poids - permet une intégration avec la plupart des drones
Le poids total du drone + Genius peut être inférieur à 7 kg, ce qui rend inutile l'obtention d'une autorisation d'espace aérien
La fréquence d'impulsion jusqu'à 640 kHz prend en charge une densité de points élevée
Erreur d'élévation : mieux que 10 cm
Deux échos pour pénétrer la végétation
Peut être intégré à divers autres capteurs, notamment : lumière visible, infrarouge, caméra multispectrale et hyperspectrale.
Applications:
Relevés topographiques
Cas d'utilisation
Heure : avril 2019
Lieu : Canton, Chine
Equipement : Genius LiDAR + drone DJI M600
Exigence : DEM, carte à l'échelle 1:1000
Défis : terrain montagneux, zone inhabitée avec une végétation dense, temps limité pour fournir des résultats

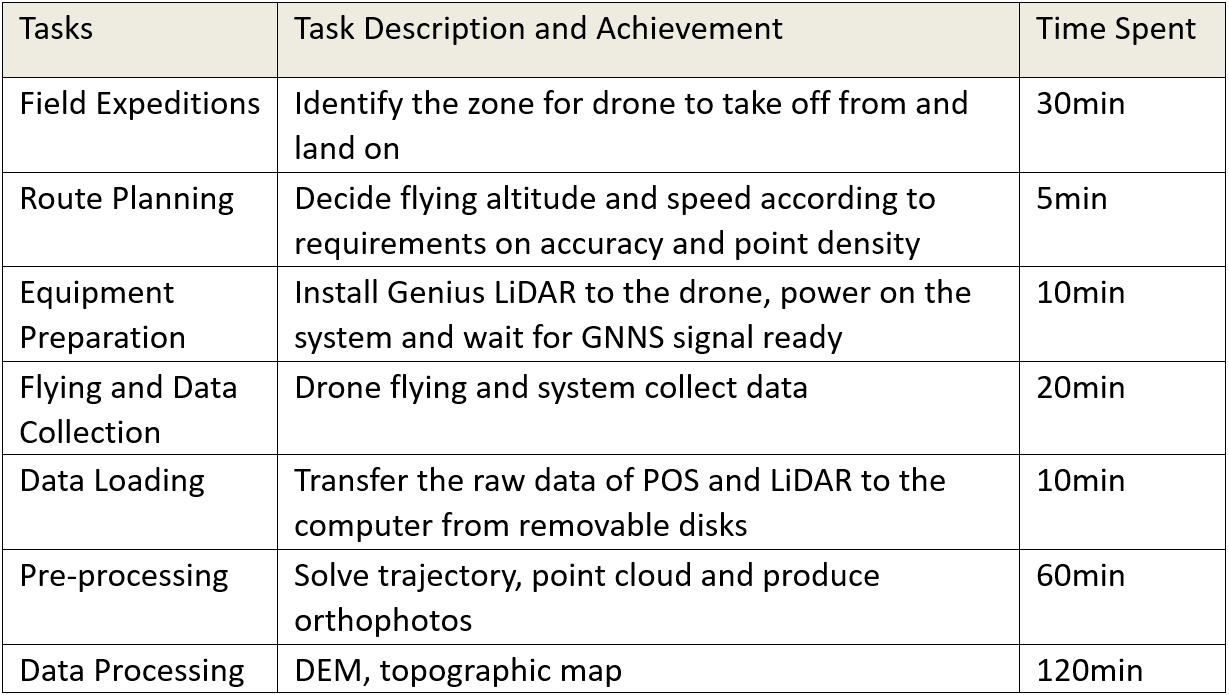

Journaux d'arpentage
Première image : environnement du projet. Deuxième image : Genius volant avec DJI M600.
Première image : Nuage de points. Deuxième image : vérification de la précision de l'élévation du nuage de points.
Première image : DOM. Deuxième image : DEM.

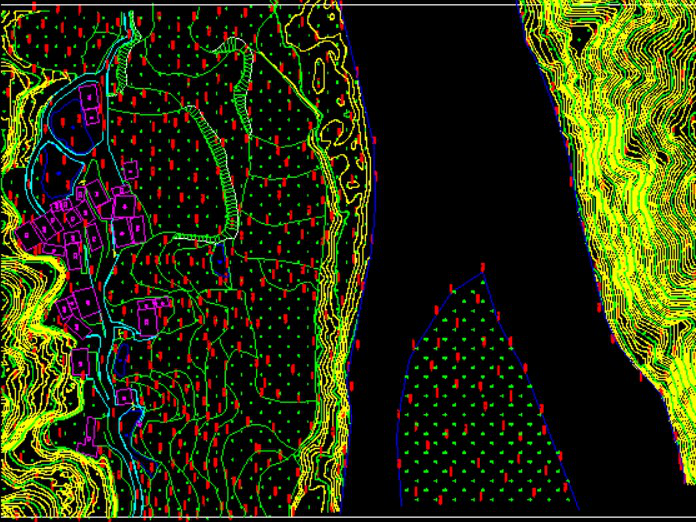

Carte topographique à l'échelle 1:1000.
Relevé minier

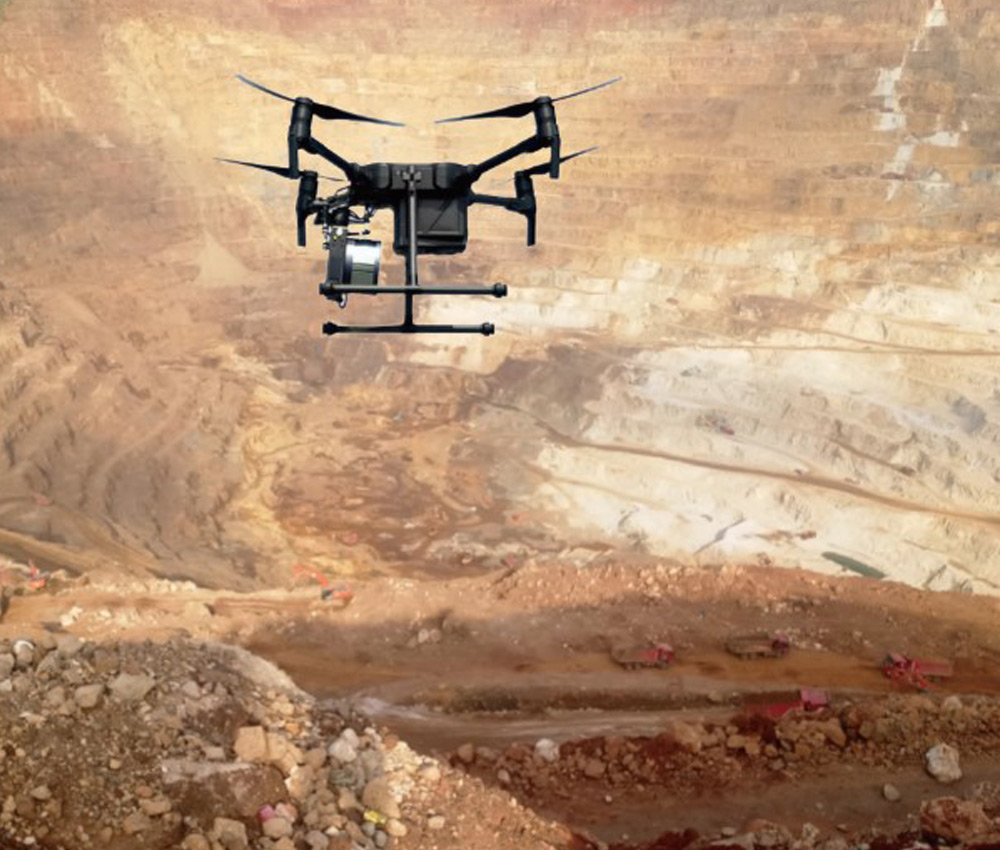

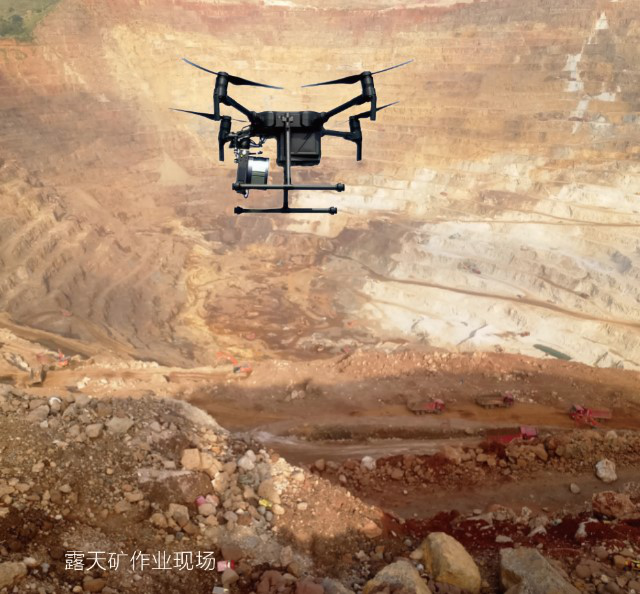

Mine à ciel ouvert.

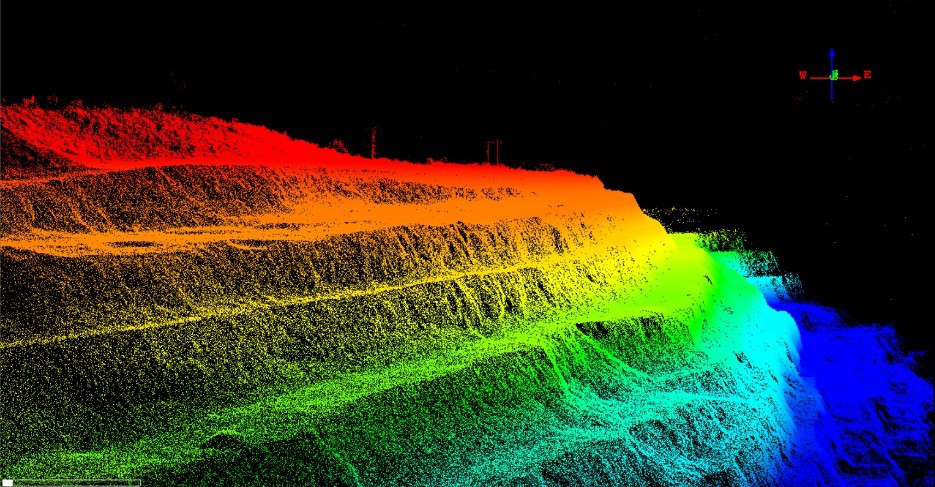

Nuage de points collecté par Genius.

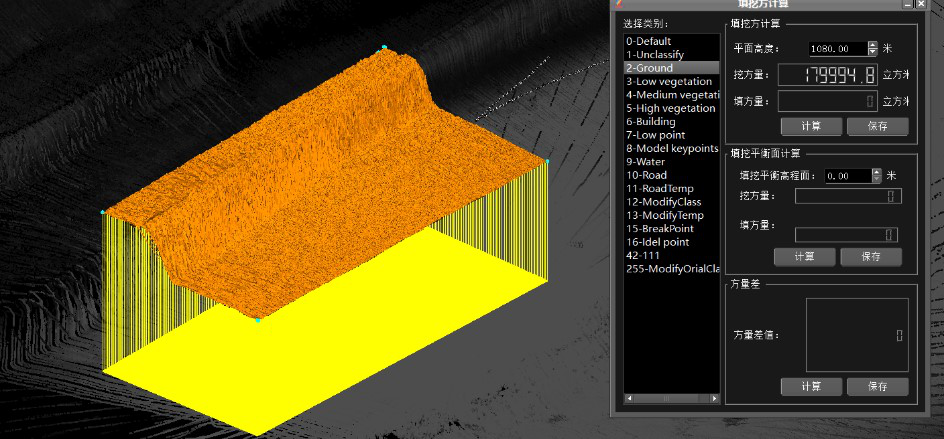

Le matériel et le logiciel complets permettent un calcul rapide du volume des mines à ciel ouvert.
modélisation 3D
Le nuage de points et l'image peuvent être efficacement combinés pour restaurer des scènes réelles.
Première image : Nuage de points collecté par Genius. Deuxième image : modèle 3D.

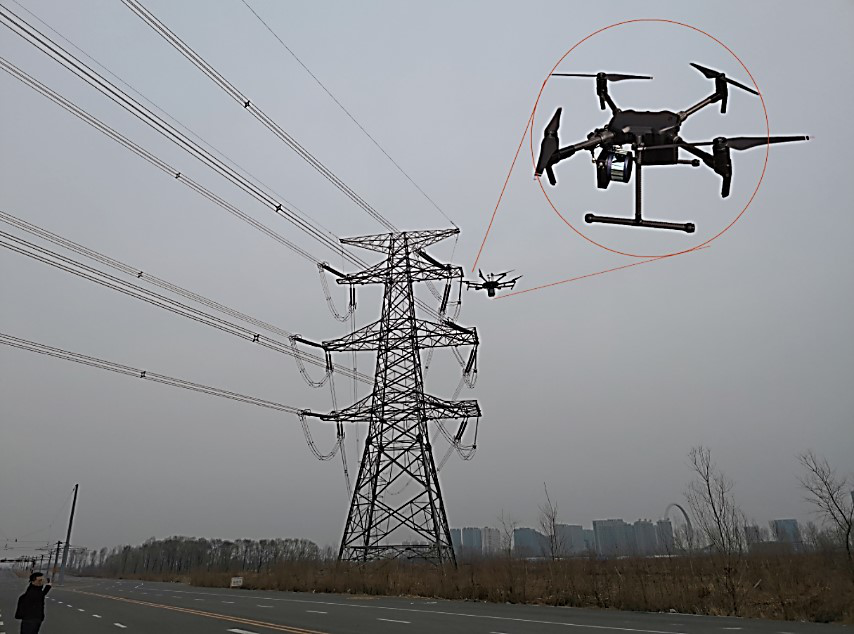

Inspection de la ligne de transmission
Analyse des menaces avec démonstration 3D de la ligne électrique, de la tour et des installations.
Enquête sur les lignes électriques.
Nuages de points collectés par Genius.
Détection rapide des menaces de végétation le long des lignes de transmission.
Évaluation unique du bois.

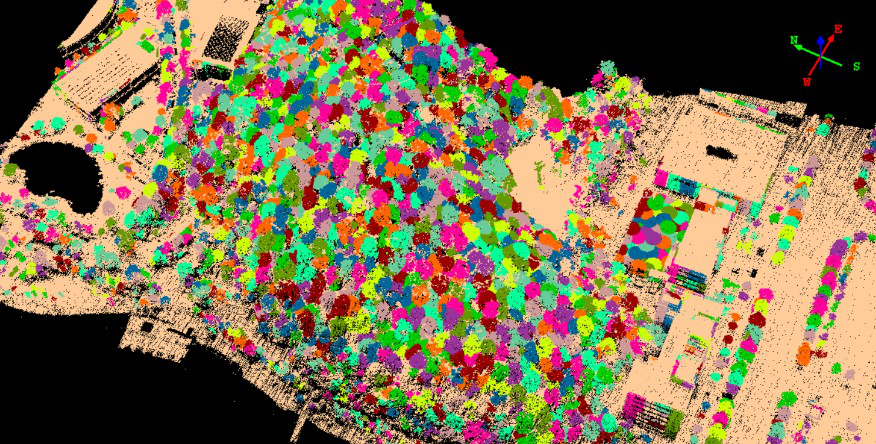

Regroupement de nuages de points.
Carte haute résolution
Genius n'est pas limité à une utilisation uniquement avec des drones. Il peut être installé sur de nombreux types de véhicules pour une cartographie haute résolution.

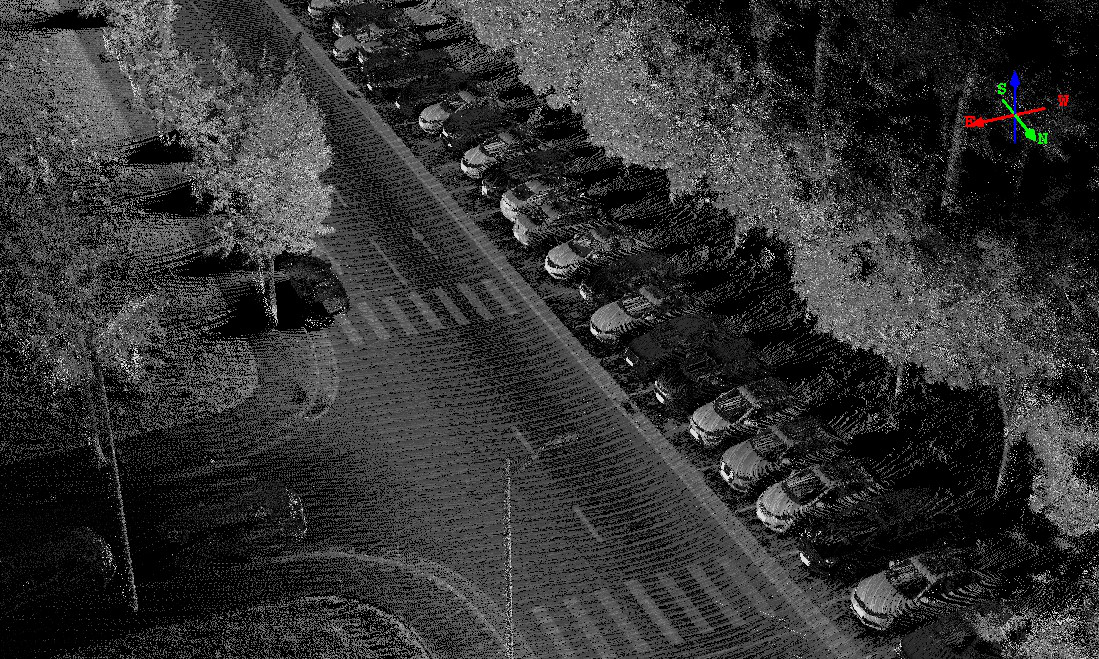

Carte à haut résultat.
À propos de SureStar
SureStar a été créé en 2005 en Chine pour proposer des solutions de cartographie LiDAR. SureStar est l'un des premiers fabricants de lidar à être impliqué dans la conception de circuits intégrés spécifiquement pour le traitement du signal LiDAR (LSP). Les puces LSP hautes performances, la conception modulaire et le processus d'assemblage de semi-conducteurs unique font que SureStar se distingue par ses performances, son faible poids et sa faible consommation d'énergie, ainsi que par son efficacité de production élevée. Dès 2014, anticipant une demande croissante d'applications de véhicules autonomes et de drones, l'équipe SureStar a décidé de s'investir davantage dans le développement du LiDAR automobile et du LiDAR UAV léger.
SureStar adopte des technologies de base LiDAR complètes et complètes et a signalé plus de 100 droits de propriété intellectuelle (brevets, droits d'auteur sur les logiciels et marques de commerce). Le déploiement rapide de nouveaux produits est assuré par une équipe R&D talentueuse et en pleine croissance. Le siège social et le centre de R&D de SureStar sont situés à Pékin, tandis que ses installations de production sont situées à Suzhou et son équipe logicielle à Hefei. En 2018, SureStar a ouvert un bureau de représentation à Wixom City, près de Detroit, pour fournir un support technique rapide aux clients nord-américains. SureStar compte actuellement plus de 200 employés, dont plus de 50 % sont impliqués dans la R&D et le support technique.
