Überblick über das Untersuchungsgebiet
Das Projekt befindet sich in der Provinz Qinghai. Der Einsatzzweck des Kunden ist die Vermessung der Halden. Die Halde befindet sich im Tagebau-Salzfeld und in der Xitieshan-Mine. Die Pfähle sind 2000 m x 25 m bzw. 800 m x 50 m groß.
Fokuspunkt
Stapelintegrität, Bildaufnahme, Volumenberechnung etc.
Lösung
Clouds LiDAR-System+ Long120 Flugplattform

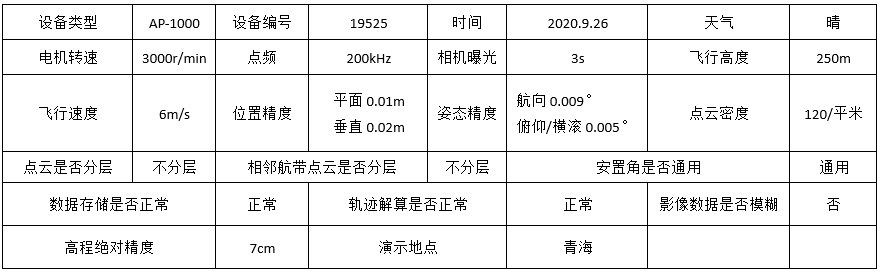

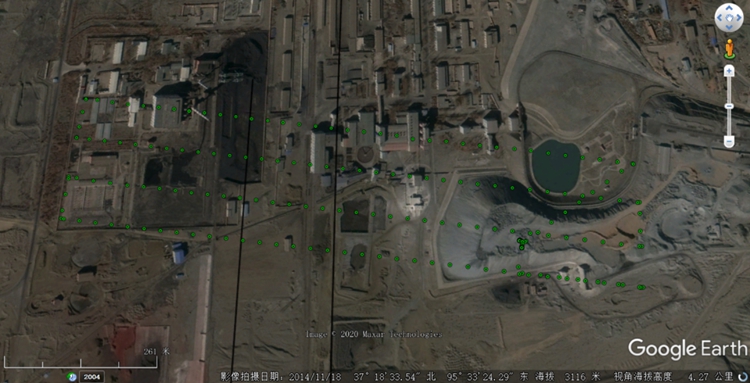

Flugparametereinstellungen
Geräteeinführung

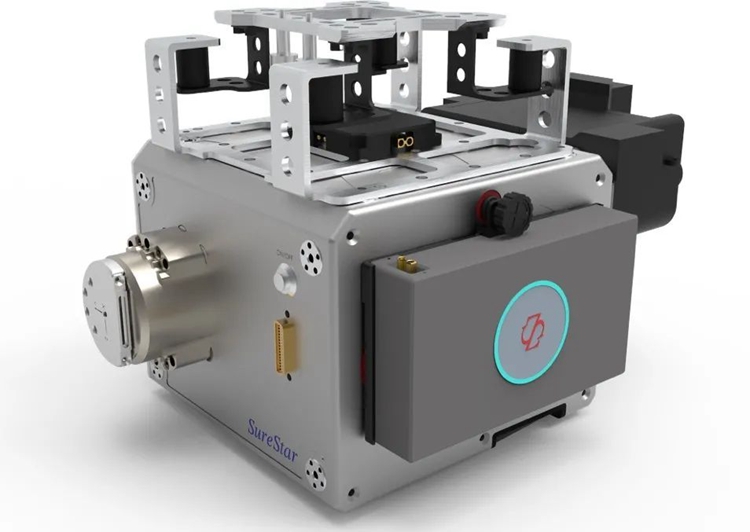

Das Clouds-System besteht aus einem AP-1000-Lidar, einem integrierten Trägheitsnavigationssystem, einer Digitalkamera und einer Stromversorgung. Klein und leicht; Je nach Konfiguration wiegt das gesamte System von Clouds 4,0 kg bis 6,0 kg und ist daher für die meisten Flugplattformen geeignet.
Das Clouds-System zeichnet sich durch eine schnelle Datenerfassungsgeschwindigkeit, eine hohe Messgenauigkeit und eine große Erkennungsreichweite aus. Es handelt sich um ein luftgestütztes Miniatur-Laserradargerät, das entwickelt wurde, um die Anforderungen der gebirgigen Landschaften meines Landes und effiziente Luftvermessungsoperationen zu erfüllen. Es kann in großem Umfang in städtischen dreidimensionalen Anwendungen, Stromleitungspatrouillen, Inselriffvermessungen, Forstzählungen, Katastervermessungen, Verformungsüberwachung und Wasserschutzvermessungen, Katastrophenbewertung und anderen Bereichen eingesetzt werden, die eine agile, effiziente und hochpräzise dreidimensionale Messung erfordern .
Ausrüstungskernindikatoren:
Arbeitshöhe: 100~700 m;
Abtastpunktfrequenz: 600.000 Punkte pro Sekunde;
Entfernungsgenauigkeit: 5~10 mm bei 100 m;
Positionierungsgenauigkeit: 0,05 ~ 0,35 m;
Bildauflösung: 42 Millionen/80 Millionen Pixel;
Systemgewicht: 4,0 kg (einschließlich Scanner und Trägheitsnavigation);
Punktdichte: größer als 100 Punkte/m² (H=200m);
Absolute Genauigkeit: Die Höhe ist besser als 5 cm, die Ebene ist besser als 10 cm;
Datenspeicherung: steckbare SD-Karte;

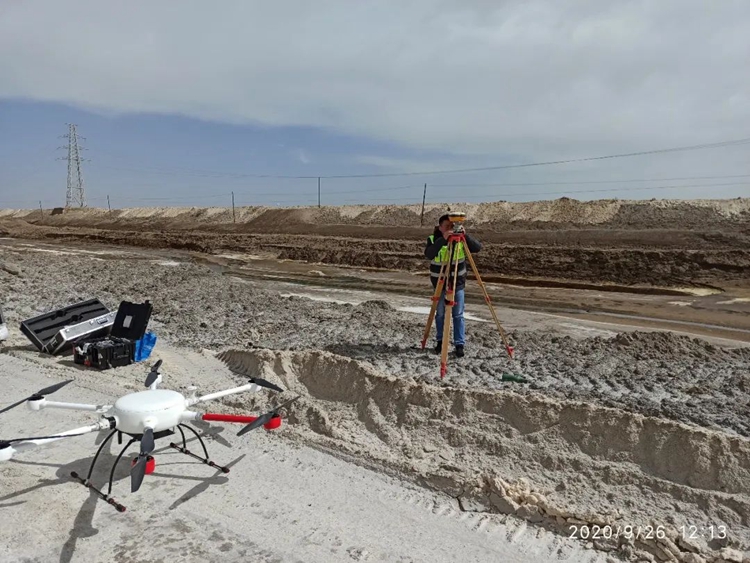

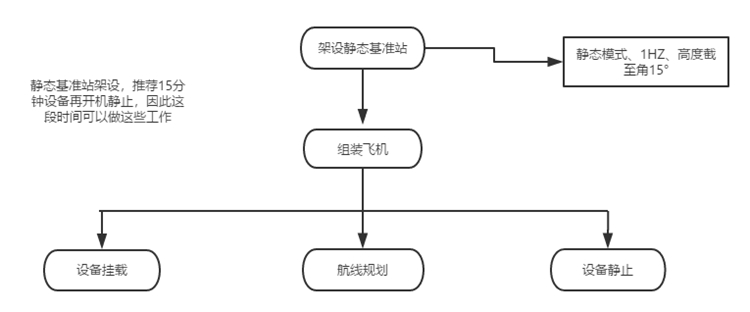

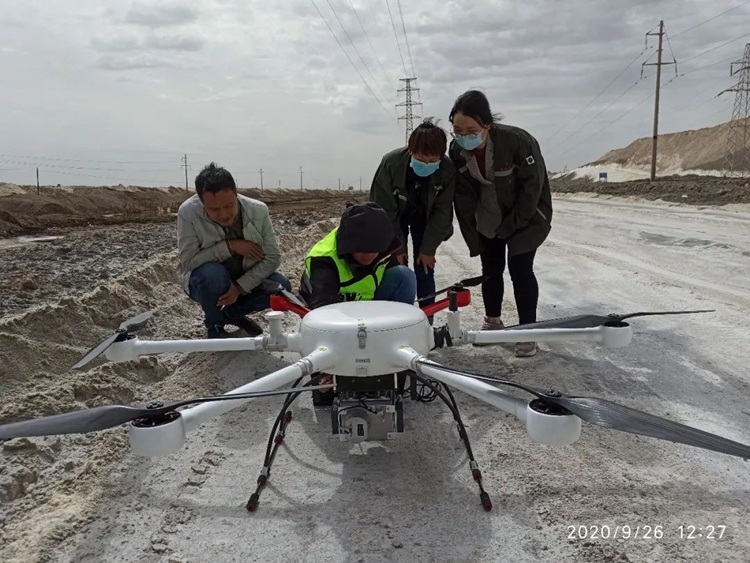

Feldarbeit
Grundlegende Datenproduktion
Rohdatenlösung 10 Minuten
rohe Punktwolkendaten

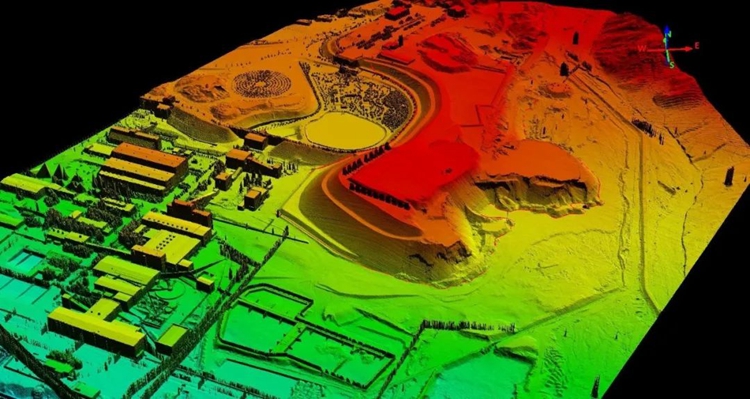

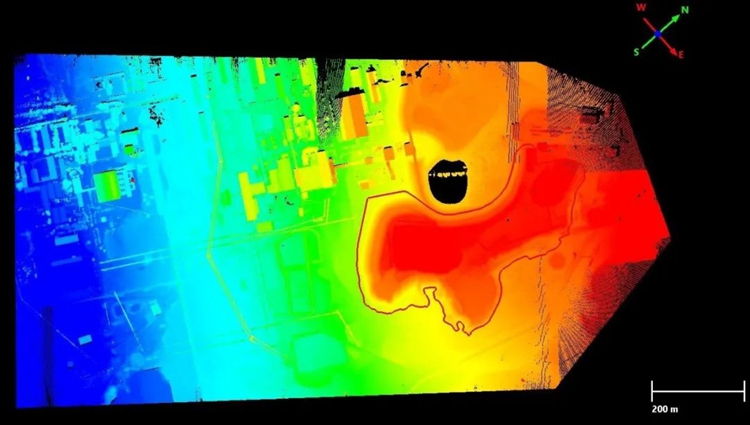

Ursprüngliche Farbanzeige der Punktwolkendatenhöhe
Echtfarbendarstellung der ursprünglichen Punktwolkendaten

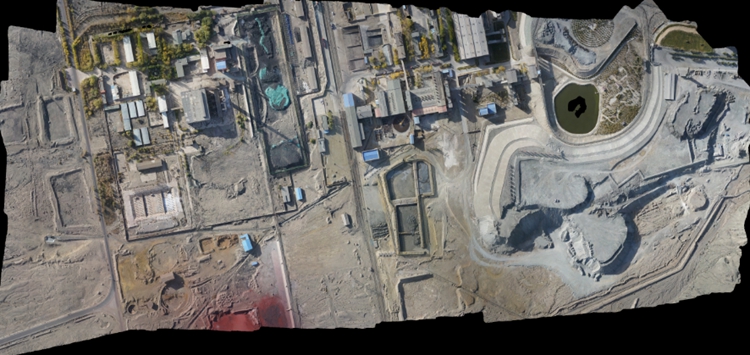

Orthofoto-Daten

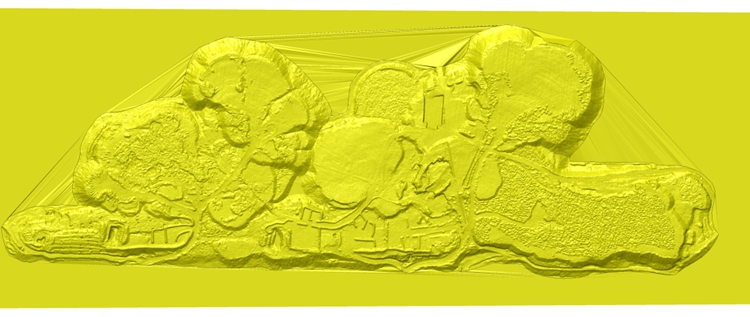

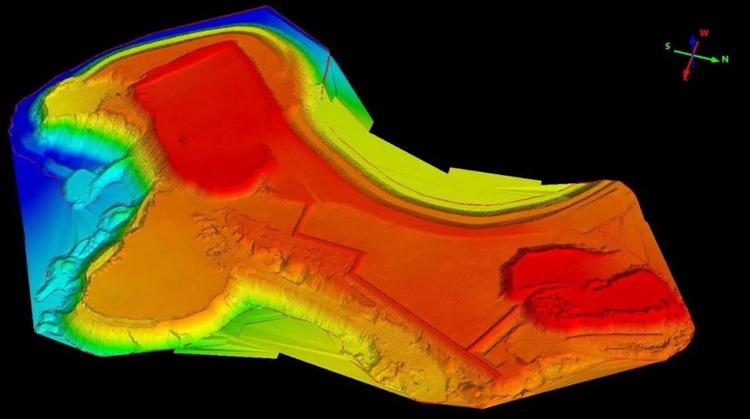

digitales Oberflächenmodell

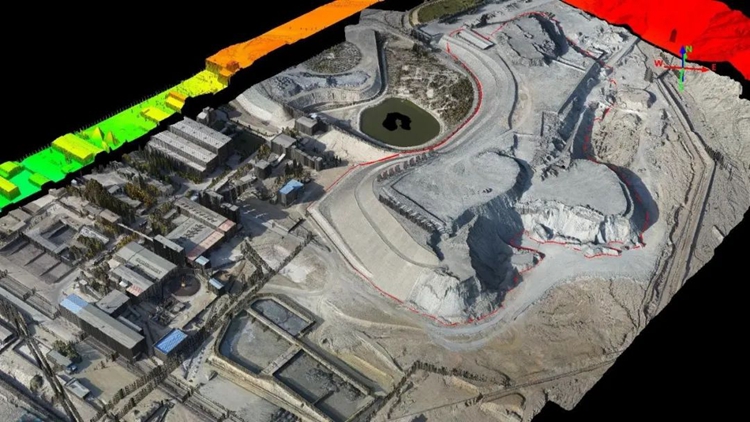

Overlay-Browsing von digitalen Oberflächenmodellen und Orthofotos

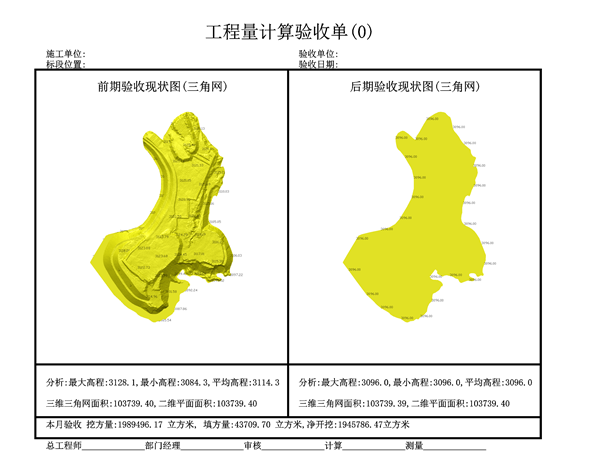

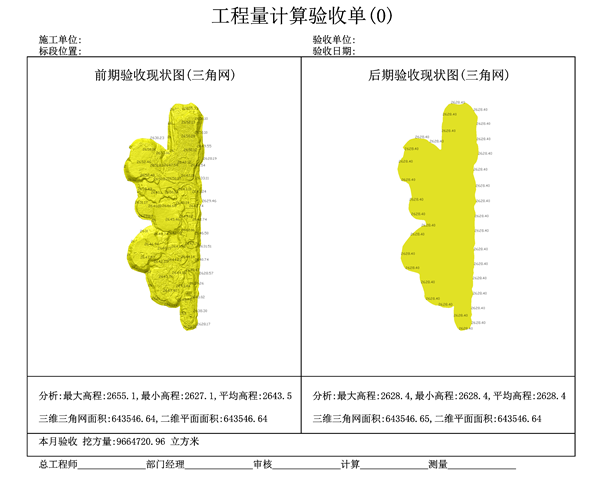

Minenhaufenberechnung

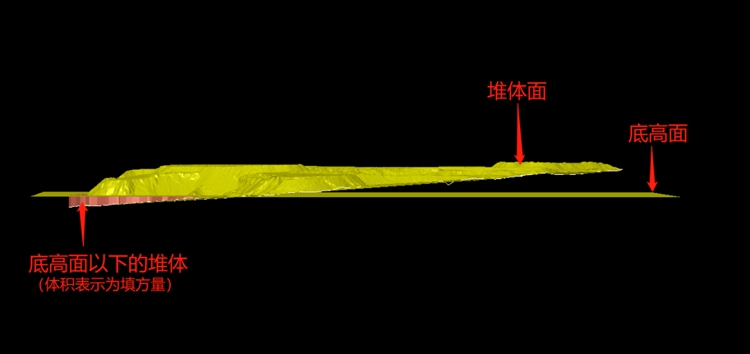

In der Software für die Bergbauindustrie wird eine One-Key-Volumenanalyse und -berechnung unter Verwendung der Triangulations-Volumenberechnungsmethode gemäß der Referenzhöhenebene, den DSM-Daten des Schornsteins und der Bereichslinie des Schornsteins durchgeführt.
Zusammenfassen
Die Mengenberechnung ist ein wichtiger Schritt im Bergbaubetrieb, der in direktem Zusammenhang mit Kernthemen wie Kosten, Aufwand und Einnahmen steht. In den letzten Jahren wurde die Lidar-Technologie mit der Popularisierung der Lidar-Technologie und ihren eigenen Vorteilen von hoher Präzision, hoher Effizienz, detaillierten und abwechslungsreichen Ergebnissen zum neuen Favoriten in der Branche.

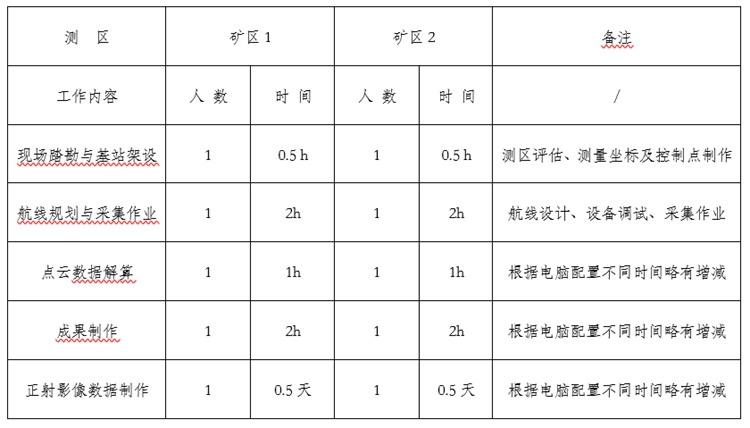

Am Beispiel dieses Messvorgangs sieht die Effizienzstatistik wie folgt aus:

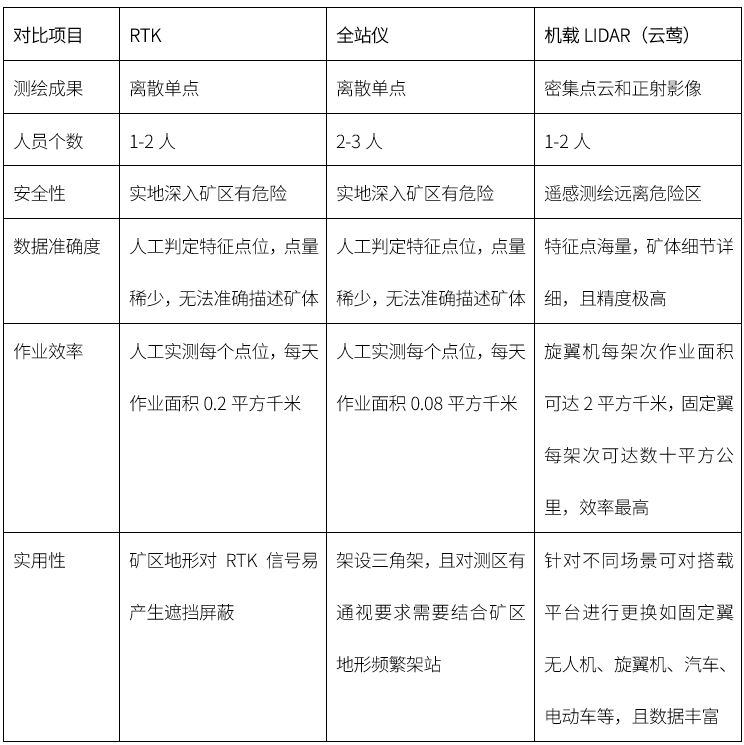

Die traditionellen Messmethoden auf der Grundlage von Totalstationen und GPS-RTK haben Mängel wie geringe Effizienz, unvollständige Informationen und potenzielle Sicherheitsrisiken. Besonders in den Messszenarien großer Flächen und komplexer Umgebungen ist es für traditionelle Methoden schwierig, die Anforderungen an Aktualität und Genauigkeitsindikatoren zu erfüllen. Die spezifischen Statistiken sind wie folgt:
Aus diesem Vorgang geht intuitiv hervor, dass seine Feldeffizienz im Vergleich zum herkömmlichen Verfahren um mindestens das Zehnfache verbessert wurde. Bei der Erstellung von Ergebnissen auf Basis von Punktwolkendaten können die Zielergebnisse beliebig nach unterschiedlichen Bedürfnissen ausgegeben werden, was auch eine günstige Datengarantie für den Aufbau des aktuellen Digital-Mining-Bereichs bietet.
Zusammenfassend lässt sich sagen, dass das LiDAR-System von Surestar Clouds eine wichtige Rolle bei der Anwendung von Minen gespielt hat. Der Messmodus von mit LiDAR ausgestatteten UAV hat große Vorteile in Bezug auf Arbeitseffizienz und Projektkosten. (www.isurestar.net)
